WZL型卷筒聯軸器
產品介紹
WZL型卷筒聯軸器主要型號有：WZL1、WZL2、WZL3、WZL4、WZL5、WZL6、WZL7、WZL8、WZL9、WZL10、WZL11、WZL12、WZL13、WZL14、WZL15型等。WZL是一種新型卷筒聯軸器，它適用于起重機、運輸機、選煤機和建筑機械等的減速器與被旋轉體之間的連接。
它具有以下幾個特點：
能承受很大的徑向載荷和傳遞較大的扭矩；
該聯軸器轉動靈活，便于起升機構安裝，最大角度可達 3°。安裝精度越高對聯軸器壽命越有利；
包容在球面之間的特殊鍵，使其更加安全可靠；
它在目前國內外常用的齒輪卷筒聯軸器和鼓形滾柱聯軸器的理想換代產品。
產品說明
- WZL型卷筒聯軸器
- 連軸器/聯軸節/接手
- WZL型
- 起重傳動部件
- 河南新鄉
- 是
- 部分現貨
- 3~7天
- 全國
- 自提或物流托運
- 安裝另議
- 一年保修
- 河南長垣
產品圖冊
相關參數
WZL型卷筒聯軸器結構形式
| ||||||||

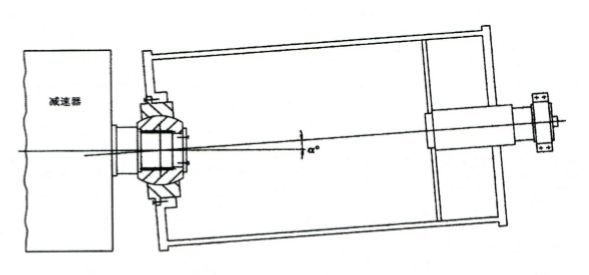

卷筒與減速器的聯接

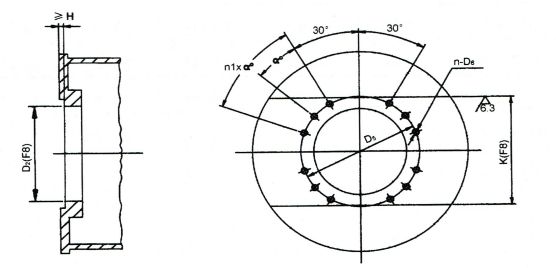

| 卷筒聯接形式
| |||||||
| WZL型卷筒聯軸器基本參數與主要尺寸圖表 | ||||||||
| 型號 | 公稱 扭距 Tn kN.m | 許用徑向力KN | D | D1 | D2 | 磨損 刻度 m | 轉動 慣量 kg.㎡ | 重量 kg |
| WZL1 | 4 | 14.5 | 300 | 260 | 190 | 4 | 0.13 | 19 |
| WZL2 | 5 | 16.5 | 320 | 280 | 200 | 4 | 0.19 | 22.6 |
| WZL3 | 7.1 | 18.5 | 340 | 300 | 220 | 4 | 0.27 | 28 |
| WZL4 | 9 | 20 | 360 | 320 | 240 | 4 | 0.37 | 33 |
| WZL5 | 14 | 31 | 380 | 340 | 260 | 6 | 0.56 | 47 |
| WZL6 | 18 | 35 | 400 | 360 | 280 | 6 | 0.76 | 57 |
| WZL7 | 22.4 | 38.5 | 450 | 400 | 340 | 6 | 1.65 | 90 |
| WZL8 | 28 | 42 | 500 | 450 | 380 | 6 | 2.86 | 122 |
| WZL9 | 35.5 | 49 | 550 | 500 | 420 | 6 | 4.49 | 157 |
| WZL10 | 71 | 115 | 580 | 530 | 450 | 8 | 6.13 | 190 |
| WZL11 | 112 | 125 | 650 | 600 | 530 | 8 | 12.50 | 290 |
| WZL12 | 180 | 150 | 680 | 630 | 560 | 8 | 16.40 | 335 |
| WZL13 | 315 | 250 | 710 | 660 | 600 | 8 | 23.13 | 393 |
| WZL14 | 400 | 300 | 780 | 730 | 670 | 8 | 39.18 | 551 |
| WZL15 | 500 | 340 | 850 | 800 | 730 | 8 | 59.25 | 693 |
WZL型卷筒用球面滾子聯軸器貨源產地生產廠家還為用戶提供CL/CLZ型齒輪聯軸器、HL/HLL型彈性柱銷聯軸器、TL/TLL彈性套柱銷聯軸器、ZL/ZLL/ZLZ/ZLD彈性柱銷齒式聯軸器、ML/MLZ/MLS/MLL-Ⅰ/MLL-Ⅱ型梅花彈性聯軸器、SL型聯軸器、WH型滑塊聯軸器、LA/LB型輪胎聯軸器、YL型凸緣聯軸器、GICL/GICLZ型鼓形齒聯軸器、NGCL/NGCLZ型帶制動輪鼓型齒式聯軸器、WJ型卷筒用球面滾子聯軸器、SWP型十字軸式/SWC型整體叉頭十字軸式萬向聯軸器和傳動齒軸、齒輪齒軸、接手等中間體生產制造和安裝維修，更多剛性/撓性聯軸器類型選型、生產制造標準、結構形式、鋼號材質、加工處理工藝、產品特性、型號規格、技術參數和安裝拆修注意事項以及產品價格等請咨詢客服。
